一、加固形式

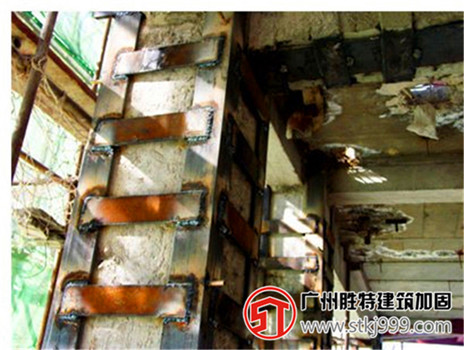

外粘型鋼法主要用于加固鋼筋混凝土構件，可大幅度提高構件的承載能力及抗震性能,常常簡稱為粘鋼加固。如果構件截面為矩形，通常在構件的四角沿縱向外粘角鋼，并用橫向綴扳和斜向綴板連為整體，如果構件截面為圓形或環形，通常沿縱向外粘扁鋼，橫向用鋼板套箍連為整體。建筑加固公司
二、加固驗算
1．加固原理
加固混凝土構件時，外粘型鋼與原構件之問應采用改性環氧樹脂膠粘劑進行灌注，使鋼材與原構件結合面的剪應力能夠被有效地傳遞，提高外粘型鋼鋼構架與原構件的共同工作性能，外粘型鋼鋼構架能夠?qū)υY(jié)構的核心混凝土起到一定的約束作用，可提高核心混凝土的抗壓強度，而相應地，原構件的橫向變形也會對型鋼產生側向擠壓，使外粘型鋼處于不利的壓(拉)彎狀態，導致型鋼承載力降低。此外，外粘型鋼也存在應變滯后現象，影響到型鋼作用的充分發揮。因此，加固設計中一般不考慮核心混凝土抗壓強度的提高，但需要對型鋼的設計強度進行折減。
2．加固計算
外粘型鋼加固鋼筋混凝土軸心受壓柱和偏心受壓柱的計算，原則上按國家現行標準《混凝土結構設計規范》(G：BS0010--2010)的規定進行，但需考慮新增型鋼強度利用系數；斜截面的抗剪承載力可按同樣的規定計算，但其鋼綴板也應考慮強度利用系數。
外粘型鋼加固鋼筋混凝土梁時，應在梁截面的四隅粘貼角鋼，若梁的受壓區有翼緣或有樓板時，應將頂面兩隅的角鋼改為鋼板，外粘型鋼加固鋼筋混凝土梁的計算原則上與粘鋼法加固柱相同。
用型鋼加固砌體構件時，型鋼與原構件之間無粘結或者填塞水泥砂漿，從而使型鋼與原構件結合面的剪應力不能被有效地傳遞，這種加固方式不能確保鋼構架與原構件共同工作，在驗算加固后構件的承載力時，外力應按剛度分配到鋼構架與原構件，分別按國家現行標準驗算各自的承載力，其中鋼構架應按格構式構件進行計算，驗算內容包括肢桿和綴板的強度、穩定性驗算，鋼構架的整體穩定性可不必驗算。
3.構造要求
1）采用外粘型鋼加固時應盡量采用角鋼，所用角鋼厚度不應小于5mm，角鋼邊長不宜小于50mm（梁）或75mm（柱）。對于桁架，角鋼邊長則不應小于50mm。
2）應采用鋼綴板或鋼筋綴條與角鋼焊接，并采取有效方法使鋼綴板或者鋼筋綴條形成環向作用，鋼綴板的截面不宜小于40mm*4mm，間距不宜大于20r（r為單角鋼截面的最小回轉半徑），也不宜大于500mm。在節點區，鋼綴板應適當加密，鋼綴板或鋼筋綴條應在注膠前焊接。
3）外粘型鋼的兩端應有可靠的連接于錨固，以保證力的有效傳遞。對柱的加固，角鋼下
端應錨固于基礎中，中間應穿過各層樓板，上端應伸至加固層的上一層樓板底面或屋面板底面，若相鄰兩層柱的截面尺寸不同，可將上下柱的
外粘型鋼匯交于樓面，各自用lOmm厚鋼板焊接成水平鋼框，將兩個鋼框連接牢固，保證力的有效傳遞；梁的角鋼應與柱的角綱相互焊接，必要時可用扁鋼帶等繞柱焊接。對桁架的加固，角鋼應伸過該桿件兩端的節點，或設置節點板，將角鋼焊在節點板上。
4)當采用外粘型鋼加固排架柱時，加固型鋼應與原柱頂?shù)念A(yù)埋鋼板焊接；對于階梯形柱，上下柱及牛腿處的連接應加強。
5)采用外粘型鋼加固鋼筋混凝土構件時，型鋼表面應進行有效防護，可抹厚度不小于25mm的高強度等級水泥砂漿(加鋼絲網防裂)，也可采用其他具有防腐蝕或防火性能的飾面材料。
6)加固混凝土構件施工時，應先將混凝土表面打磨平整，四角打磨成r≥7mm的圓角，并用鋼絲刷刷毛，用壓縮空氣吹凈后，刷環氧樹脂漿一薄層；然后將已除銹并用二甲苯擦凈的型鋼骨架貼附梁、柱表面，用卡具卡緊、焊牢，用環氧膠泥將型鋼周圍封閉，留出排氣孔，并在有利灌漿處粘貼灌漿嘴(一般在較低處設置)，間距為2—3m。待灌漿嘴粘牢行，通氣試壓，用0.2-0.4MPa的壓力將環氧樹脂漿從灌漿嘴壓人；當排氣孔出現漿液后，停止加壓，用環氧膠泥堵孔，再以較低壓力維持10分鐘以上，方可停止灌漿。灌漿后不應再對型鋼進行錘擊、移動和焊接。
7)加固砌體構件施工時，構件表面必需打磨平整，無雜物和塵土，角鋼和構件之間宜用1:2的水泥砂漿填實(可在水泥砂漿中加人適量膨脹劑)。焊接鋼板(綴板)時，應用夾具夾緊角鋼。用螺栓套箍時，擰緊螺帽后，宜將螺母與墊板焊接。
外粘型鋼加固法還有外粘型鋼加固、外粘型鋼加固、鋼筋混凝土型鋼加固等說法，說法上有所區別，但是做法及工藝基本一致。
