工程成本的失控往往是施工階段的變更與簽證造成的,因此在施工圖出圖前應盡量做好校對與優化工作，只有這樣才能將錯誤率減到最低,今天就給大家分享:48個施工圖校對法

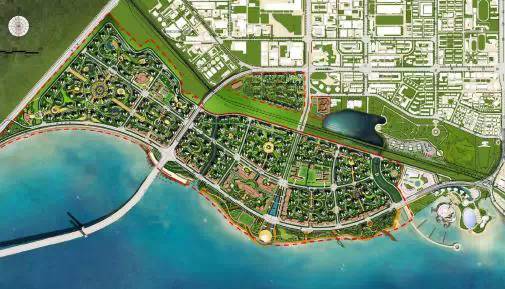

一、總平面圖
1、是否標注了0.000處的絕對標高。
2、是否表示了外輪廓的軸線及總尺寸。
3、是否表示了樓層數。
4、是否表示了與主要道路及紅線的關系。
5、是否布置了道路及綠化。
6、是否列出了經濟技術指標：總用地面積、總建筑面積、停車位數目（辦公樓組要寫該項）、建筑密度、容積率、綠化率（要求做到35%-50%，沒做到要調整綠地面積）。
7、建筑周?chē)O(shè)置環形消防車道，寬大于等于4米，轉彎處倒角半徑12米。
8、線型：一道粗線（外）及一道細線表示建筑輪廓，若有局部層數不同用細線表示其投影線，局部突出屋頂?shù)臉翘蓍g不要畫投影。

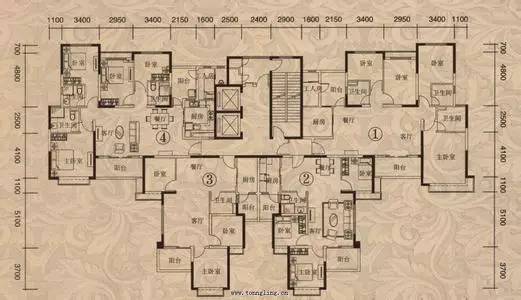

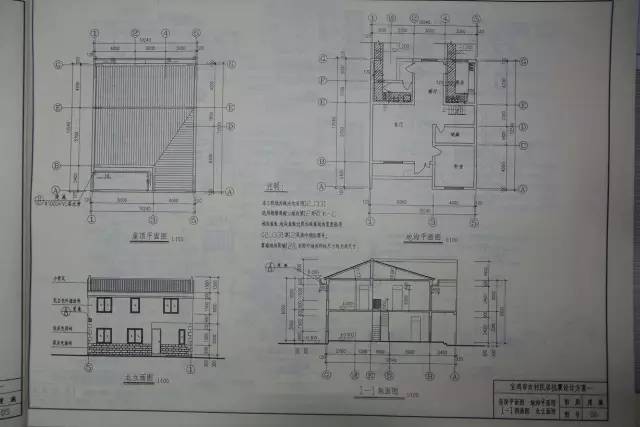

二、樓層平面圖：
各層房間不需要布置家具，但衛生間要布置潔具
1、每層軸網是否一致？上一樓層軸線網編號與下一樓層軸網編號要一致，因?yàn)橹亲陨现料乱獙?duì)齊的,每層的柱網要一樣，除非頂層有抽柱的情況。
2、樓層地面標高是否標注？有水的外走廊、門廊、浴室、衛生間，開水房、消毒室等房間地面是否比相應樓層地面降低了0.01~0.03m？同時在標高變化的門坎處是否畫了投影線？ 3、三道尺寸線是否等間距（100~70mm），標注文是否是統一字體和字高？
4、門窗是否編號，門是否按洞口尺寸、開啟方式及構造不同而采用不同編號？
5、柱外皮是否與走道處外皮齊平？裝修后從走道上一般應看不到柱，以保證走道疏散寬度。
6、疏散門的開啟方向是否朝人流方向開啟？門洞寬超過去時1.2m是否按照每扇寬0.6~0.9m的寬度分扇開啟（尤其是大門處）？
7、樓梯間是否有跑向標注？首層上半跑，中間層上半跑、下一跑半，頂層下兩跑。中間平臺是否有標高標注？樓梯尺寸是否在平面圖和剖面圖上表達全面？
8、一層平面圖上是否有散水表達，室外地坪標高，出入口處是否設置臺階或坡道？斜道坡度表示，剖示符是否表達正確的剖示位置和剖示方向，請與剖面圖仔細對照投影。一層平面圖上是否有指北針表示房屋的朝向？
9、房間名稱標注文字是否是同一字體和字高？
10、衛生間等有水房間的地面是否有地漏？地面坡向有表達嗎？衛生間衛生設備是否滿足使用人數的要求？分隔尺寸是否標注？
11、公共建筑最小門洞寬為 1m，使用面積大和使用人數多及有大型設備進出的門要按規范要求設計寬度，門也應分扇開啟。
12、各層平面要有樓面標高，休息平臺標高。雨棚標高。
13、房間名稱是否表達。
14、剖到的墻線是否加粗，柱子是否填充。
三、屋頂平面圖：
1、有構件要定位的軸線是否標注？沒有定位構件的軸線是否消除？
2、屋面標高一般標注結構層標高，是否標注？
3、雨水管是否布于排水分區的中部或房屋的陰角部位？雨水管間距是否滿足實用間距的要求？（18~24m）
4、檐口平面投影與剖面圖中檐口是否一致？
5、雨水管是否穿過外挑走廊？如果穿過了要改為沿墻安裝水管，而不要在靠欄桿一側布雨水管。
6、至少要有一個樓梯間上屋頂，上屋頂?shù)奶蓍g的梯段投影是否表達？門坎要高出屋面300擋水，門坎投影是否表達？
7、電梯機房的平面圖是否表達？
8、是否有局部屋頂?shù)钠矫鎴D（上屋頂梯間屋頂，電梯機房屋頂）
9、天溝是否有標高，天溝內排水坡度1%。
10、是否表達排水坡度及方向，分水線，分格縫。

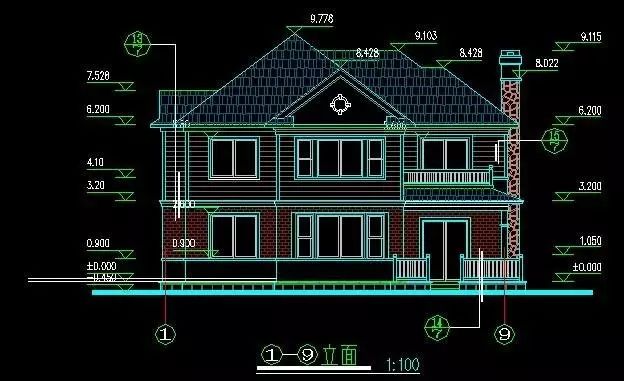

四、立面圖：
1、尺寸及標高是否完備？
2、雨棚是否表示？
3、是否表示了立面材質？
4、出屋面的樓梯間及電梯間是否表示？
5、外輪廓及地坪線是否加粗？

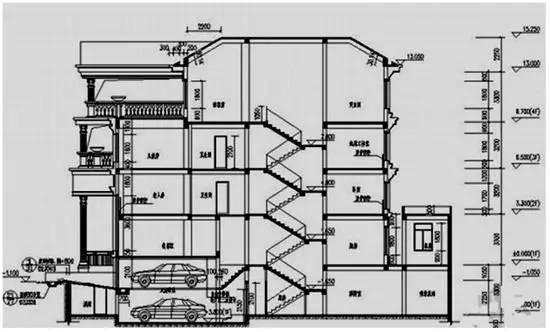

五、剖面圖：
1、是否剖到樓梯和反映主要建筑空間的內部變化？
2、剖面圖中剖到的墻線加粗，剖到的樓板（一般設為100mm厚）、梯段、梁涂黑。
3、室外地坪，室內地面，樓層地面，屋頂標高是否標注？所剖的墻體是否有定位軸線？ 4、地坪線與剖到墻體的關系是否正確？先有室外地坪線，砌墻，再回填室內地面，因此墻將室內外地平線斷開，如圖，你的是否正確？
5、與平面圖仔細對照投影，是否與平面圖對應？
6、是否表示天溝？
7、剖到的房間是否寫名稱？
8、樓梯尺寸是否細化？
六、詳圖：
1、是否規范表示了詳圖索引、詳圖編號，要在相應的平面、或立面、或剖面中表示索引符號，符號大小要符合制圖規范的要求。
2、剖到的填充圖例。（與剖面圖有區別）
3、是否標注了定位軸線？
4、標高尺寸是否完備？
5、與平、立、剖是否對應，尤其是必須畫的檐口詳圖，一定要與屋頂平面、裝修表對應。
七、出圖前注意事項：
1、尺寸標注、字體大小是否合適及統一？
2、各圖的定位軸號是否對應？
3、線型是否正確？
4、各圖是否按照比例出圖？
5、布圖順序是否正確：建筑方案圖：總圖、各層平面圖、屋頂平面圖、立面圖、剖面圖。建筑施工圖：設計總說明、總圖、各層平面圖、屋頂平面圖、立面圖、剖面圖。門窗表、裝修表，詳圖可較為靈活布置，以布圖合理為宜。
6、采用統一的圖框
